技術(shù)中心
新聞中心
- 我國塑料合金市場需求潛力巨大
- 日本東邦特耐克絲推出新型纖維
- 塑料巨頭蘇威投資超高性能復(fù)合材料
- 先進(jìn)的消防水帶采用聚氨酯材料制成
- 2022年尼龍6等原料的行業(yè)發(fā)展
- PA尼龍面料的產(chǎn)品特點(diǎn)及技術(shù)概述
- PA612用抗氧劑產(chǎn)品包含哪些種類？
- 醋酯與PA尼龍交織物染整技術(shù)實(shí)驗(yàn)
- 冬季PA尼龍面料的保暖與養(yǎng)護(hù)問題你了解嗎？
- 透明尼龍PA12屬于常見的3D打印材料
- 除PA610與PA612之外尼龍還有哪些品種可選擇？
- 近日，巴陵石化己內(nèi)酰胺項(xiàng)目開工
- 生物基聚酰胺尼龍材料可持續(xù)發(fā)展
- 釣魚線生產(chǎn)專用料——尼龍PA612拉絲級產(chǎn)品
- 奧巴馬宣布啟動(dòng)先進(jìn)復(fù)合材料制造創(chuàng)新機(jī)構(gòu)的競爭
技術(shù)中心>>

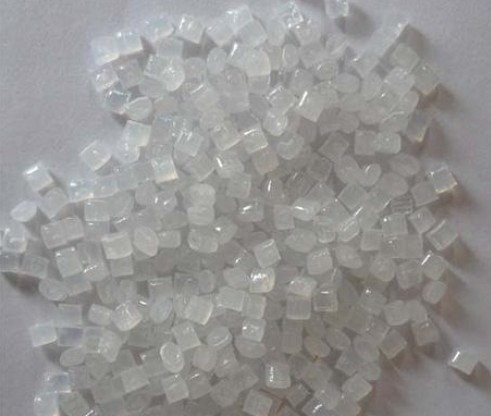

透明尼龍的成型工藝特點(diǎn)有哪些？
注塑模工藝條件：干燥處理：加工之前應(yīng)保證濕度在0.1%以下。如果材料是暴露在空氣中儲(chǔ)存，建議要在85℃熱空氣中干燥4~5小時(shí)。如果材料是在密閉容器中儲(chǔ)存，那么經(jīng)過3小時(shí)溫度平衡即可直接使用。
熔化溫度：240~300℃;對于普通特性材料不要超過310℃，對于有阻燃特性材料不要超過270℃。
模具溫度：對于未增強(qiáng)型材料為30~40℃，對于薄壁或大面積元件為80~90℃，對于增強(qiáng)型材料為90~100℃。增加溫度將增加材料的結(jié)晶度。精確地控制模具溫度對PA12來說是很重要的。
注射壓力：最大可到1000bar(建議使用低保壓壓力和高熔化溫度)。
注射速度：高速(對于有玻璃添加劑的材料更好些)。流道和澆口： 對于未加添加劑的材料，由于材料粘性較低，流道直徑應(yīng)在30mm左右。
對于增強(qiáng)型材料要求5~8mm的大流道直徑，流道形狀應(yīng)當(dāng)全部為圓形。注入口應(yīng)盡可能的短，可以使用多種形式的澆口。大型塑件不要使用小澆口，這是為了避免對塑件過高的壓力或過大的收縮率。澆口厚度最好和塑件厚度相等，如果使用潛入式澆口，建議最小的直徑為0.8mm。
熱流道模具很有效，但是要求溫度控制很精確以防止材料在噴嘴處滲漏或凝固。如果使用熱流道，澆口尺寸應(yīng)當(dāng)比冷流道要小一些。
模具溫度：對于未增強(qiáng)型材料為30~40℃，對于薄壁或大面積元件為80~90℃，對于增強(qiáng)型材料為90~100℃。增加溫度將增加材料的結(jié)晶度。精確地控制模具溫度對PA12來說是很重要的。
注射壓力：最大可到1000bar(建議使用低保壓壓力和高熔化溫度)。
注射速度：高速(對于有玻璃添加劑的材料更好些)。流道和澆口： 對于未加添加劑的材料，由于材料粘性較低，流道直徑應(yīng)在30mm左右。
熱流道模具很有效，但是要求溫度控制很精確以防止材料在噴嘴處滲漏或凝固。如果使用熱流道，澆口尺寸應(yīng)當(dāng)比冷流道要小一些。
如果您有關(guān)于透明尼龍的成型工藝特點(diǎn)有哪些？的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！
尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂 技術(shù)咨詢熱線：18602297376查看：
